جنگنده لاکهید مارتین اف-۲۲ رپتور به عنوان اولین جنگنده نسل پنجم در جهان، استانداردهای جدیدی را در زمینه سلطه هوایی تعریف کرد. اهمیت استراتژیک این هواپیما در ترکیب سه ویژگی تعیینکننده نهفته است: پنهانکاری (Stealth)، پرواز ابرپیمایشی (Supercruise) و ادغام حسگرها (Sensor Fusion). این قابلیتها در کنار هم به اف-۲۲ اجازه میدهند تا در محیطهای رزمی پیچیده با حداکثر کارایی و بقاپذیری عمل کرده و برتری هوایی را برای نیروی هوایی ایالات متحده تضمین نماید. اثربخشی این پلتفرم در تمرینات نظامی به اثبات رسیده است؛ در یک رزمایش، ۱۲ فروند اف-۲۲ موفق به سرنگونی ۱۰۸ هدف هوایی شبیهسازی شده بدون متحمل شدن حتی یک تلفات شدند که گواهی بر توانایی بیرقیب آن در سلطه هوایی است.
تاریخچه توسعه و خدمت این جنگنده پیشرفته شامل چندین مرحله کلیدی است:
- آغاز برنامه (Program Inception): در سال ۱۹۸۵، نیروی هوایی ایالات متحده (USAF) نیاز خود را به یک جنگنده تاکتیکی پیشرفته جدید اعلام کرد و بر دو قابلیت اصلی برای نسل بعدی جنگندهها تأکید نمود: پنهانکاری پیشرفته از دید رادار و توانایی پرواز با سرعت مافوق صوت بدون استفاده از پسسوز (Supercruise).
- رقابت نمونههای اولیه (Prototype Competition): در سال ۱۹۸۶، دو تیم صنعتی به رهبری لاکهید و نورثروپ برای طراحی و ساخت نمونههای اولیه انتخاب شدند. تیم لاکهید نمونه آزمایشی YF-22 را در سال ۱۹۹۰ و تیم نورثروپ نمونه YF-23 را در سال ۱۹۹۱ تکمیل کردند. پس از آزمایشهای گسترده، طرح YF-22 به دلیل عملکرد برتر در پنهانکاری و سرعت بالاتر به عنوان برنده رقابت انتخاب شد.
- تولید و آزمایش (Production and Testing): اولین مدل تولیدی اف-۲۲ در تاریخ ۹ آوریل ۱۹۹۷ طی مراسمی رسمی رونمایی شد و اولین پرواز رسمی خود را در ۷ سپتامبر همان سال انجام داد. این هواپیما یک دوره آزمایشی ۸ ساله و فشرده را پشت سر گذاشت که شامل حدود ۳۵۰۰ پرواز آزمایشی بود تا از عملکرد و قابلیت اطمینان آن اطمینان حاصل شود.
- ورود به خدمت (Entry into Service): اف-۲۲ رپتور به طور رسمی در سال ۲۰۰۵ وارد خدمت نیروی هوایی ایالات متحده شد و در دسامبر ۲۰۰۷ به آمادگی کامل عملیاتی دست یافت. این فرآیند، از ایده اولیه تا عملیاتی شدن کامل، نزدیک به ۲۰ سال به طول انجامید.
در ادامه این سند، مشخصات فیزیکی، عملکردی و رزمی این هواپیمای منحصر به فرد به تفصیل بررسی خواهد شد.
1.0 مشخصات عمومی و ابعاد
این بخش به ارائه دادههای فیزیکی و ابعادی بنیادین میپردازد که ساختار و اندازه کلی بدنه جنگنده اف-۲۲ رپتور را مشخص میکند.
| مشخصه (Specification) | مقدار (Value) |
| نوع (Type) | جنگنده تاکتیکی نسل پنجم، تک سرنشین، دو موتوره، همه شرایط آب و هوایی |
| طول (Length) | ~۱۸.۹ متر (~18.9 meters) |
| فاصله دو سر بال (Wingspan) | ~۱۳.۵ متر (~13.5 meters) |
| ارتفاع (Height) | ~۵ متر (~5 meters) |
| وزن خالی (Empty Weight) | ~۱۹.۶ تن (~19.6 tonnes) |
| حداکثر وزن برخاست (Max Takeoff Weight) | ~۳۷.۸ تن (~37.8 tonnes) |
ابعاد قابل توجه این هواپیما، نیازمند استفاده از مواد پیشرفتهای است که بتوانند ضمن حفظ استحکام ساختاری، وزن را بهینه کرده و الزامات پنهانکاری را برآورده سازند.
2.0 سازه و مواد به کار رفته
اهمیت استراتژیک علم مواد در طراحی اف-۲۲ غیرقابل انکار است. انتخاب مواد به کار رفته در بدنه این جنگنده به گونهای صورت گرفته که بتواند در برابر حرارت و تنشهای شدید ناشی از پرواز مافوق صوت مقاومت کند و همزمان سطح مقطع راداری (Radar Cross-Section) پایینی را حفظ نماید. این ترکیب، بقاپذیری و کارایی هواپیما را به شکل چشمگیری افزایش میدهد.
ترکیب مواد اصلی به کار رفته در ساختار بدنه اف-۲۲ به شرح زیر است:
- تیتانیوم (Titanium): ~۳۹٪
- کامپوزیتهای گرماسخت (Thermoset Composites): ~۲۴٪
- آلومینیوم (Aluminum): ~۱۵٪

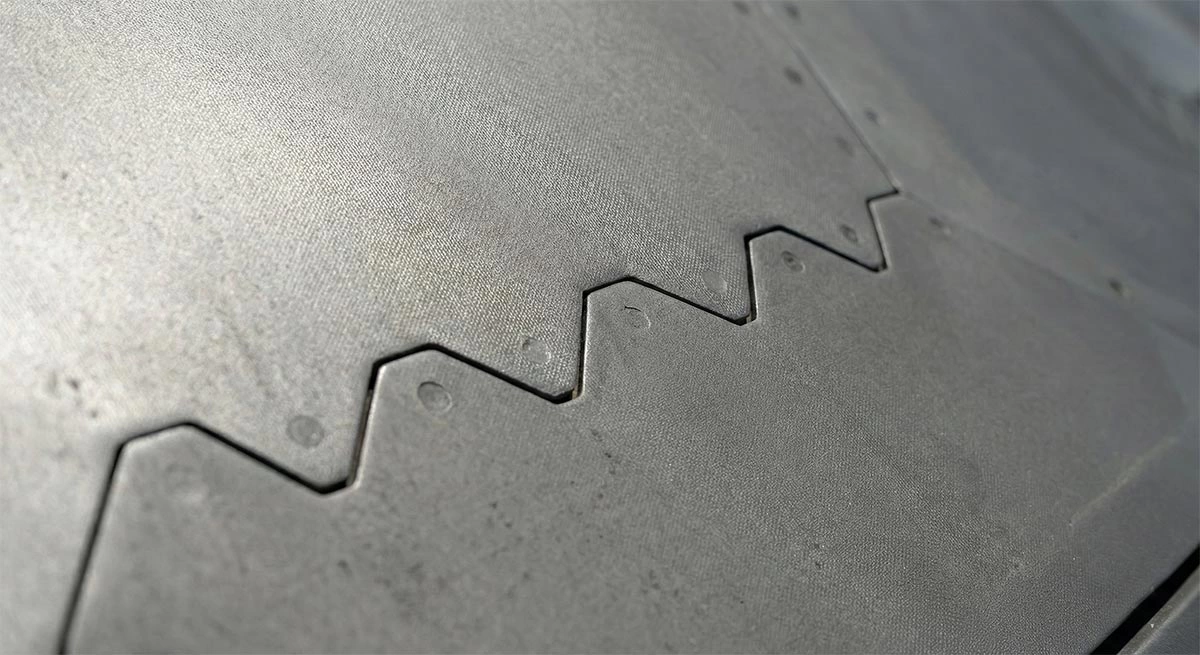

کامپوزیتهای به کار رفته در این جنگنده نقش حیاتی در عملکرد آن دارند. کامپوزیتهای گرماسخت که کل سطح بیرونی هواپیما را پوشش میدهند، از ترکیبی شامل تقریباً ۵۰٪ رزین اپوکسی و ۵۰٪ بیسمالیمید (Bismaleimide) تشکیل شدهاند. این ترکیب، استحکام ساختاری بالا و مقاومت فوقالعاده در برابر حرارت را فراهم میکند. علاوه بر این، از کامپوزیتهای گرمانرم (Thermoplastic) که دوام بیشتری دارند، به صورت انتخابی در بخشهایی با استهلاک بالا مانند درهای محفظههای تسلیحات و ارابه فرود استفاده شده است تا مقاومت در برابر آسیبهای فیزیکی و باز و بسته شدن مکرر افزایش یابد. این مواد پیشرفته در کنار هم، شکل آیرودینامیکی منحصر به فرد اف-۲۲ را تشکیل میدهند که برای عملکرد پروازی بهینه ضروری است.
3.0 سیستم پیشرانه و عملکرد پروازی
عملکرد پروازی بینظیر اف-۲۲ رپتور، از جمله قابلیت ابرپیمایش و مانورپذیری خارقالعاده، مستقیماً از سیستم پیشرانه پیشرفته آن نشأت میگیرد. این سیستم، قدرت و انعطافپذیری لازم برای اجرای مأموریتهای سلطه هوایی را فراهم میکند.
3.1 مشخصات موتور (Engine Specifications)
اف-۲۲ از دو موتور توربوفن قدرتمند Pratt & Whitney F119-PW-100 بهره میبرد که مشخصات کلیدی آنها به شرح زیر است:
- تعداد (Quantity): 2
- نوع (Type): توربوفن تقویت شده با پسسوز (Augmented Turbofan)
- نیروی رانش خشک (Dry Thrust): ~۱۱۵,۰۰۰ نیوتن برای هر موتور (~115,000 N per engine)
- نیروی رانش با پسسوز (Thrust with Afterburner): ~۱۵۵,۰۰۰ نیوتن برای هر موتور (~155,000 N per engine)
- مجموع نیروی رانش با پسسوز (Total Afterburner Thrust): ~۳۱۰,۰۰۰ نیوتن (~310,000 N)

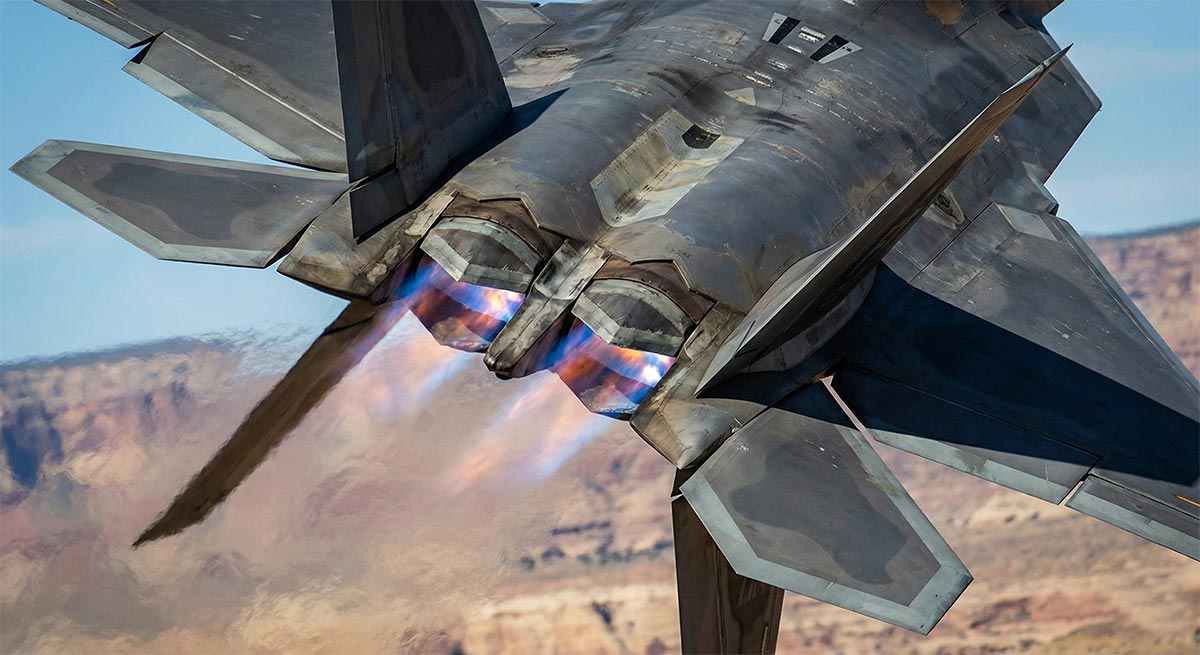

- ویژگی کلیدی (Key Feature): نازلهای متحرک با قابلیت تغییر جهت رانش تا ۲۰± درجه (Thrust vectoring nozzles with ±20 degree deflection)
3.2 عملکرد پروازی (Flight Performance)
ترکیب بدنه آیرودینامیک و موتورهای قدرتمند، قابلیتهای پروازی برجستهای را برای اف-۲۲ به ارمغان آورده است.
| پارامتر عملکرد (Performance Parameter) | مقدار (Value) |
| حداکثر سرعت (Maximum Speed) | ماخ ۲.۲۵ (با پسسوز و مخازن سوخت خارجی) (Mach 2.25 with afterburner and external fuel tanks) |
| سرعت سوپرکروز (Supercruise Speed) | ماخ ۱.۸ (بدون بار خارجی) (Mach 1.8 without external stores) |
| سقف پروازی (Service Ceiling) | ~۲۰ کیلومتر (~20 km) |
| برد پروازی (Ferry Range) | ~۲۹۰۰ کیلومتر (~2900 km) |
این مشخصات عملکردی پیامدهای تاکتیکی مهمی دارند. نسبت رانش به وزن بالا، قابلیت ابرپیمایش (حفظ سرعت مافوق صوت بدون پسسوز) و سقف پروازی بالا، بقاپذیری هواپیما را در برابر تهدیدات پدافند هوایی زمینپایه به طور قابل توجهی افزایش میدهد. این عملکرد فوقالعاده از طریق یک مجموعه اویونیک بسیار پیشرفته مدیریت و کنترل میشود.
4.0 مجموعه اویونیک و حسگرها
اثربخشی رزمی اف-۲۲ تنها به عملکرد پروازی آن محدود نمیشود، بلکه بخش بزرگی از برتری آن ناشی از مجموعه اویونیک پیشرفتهای است که آگاهی موقعیتی بینظیر و قابلیتهای پنهانکاری الکترونیکی را برای خلبان فراهم میکند.
اجزای کلیدی سیستم اویونیک و حسگرهای اف-۲۲ عبارتند از:

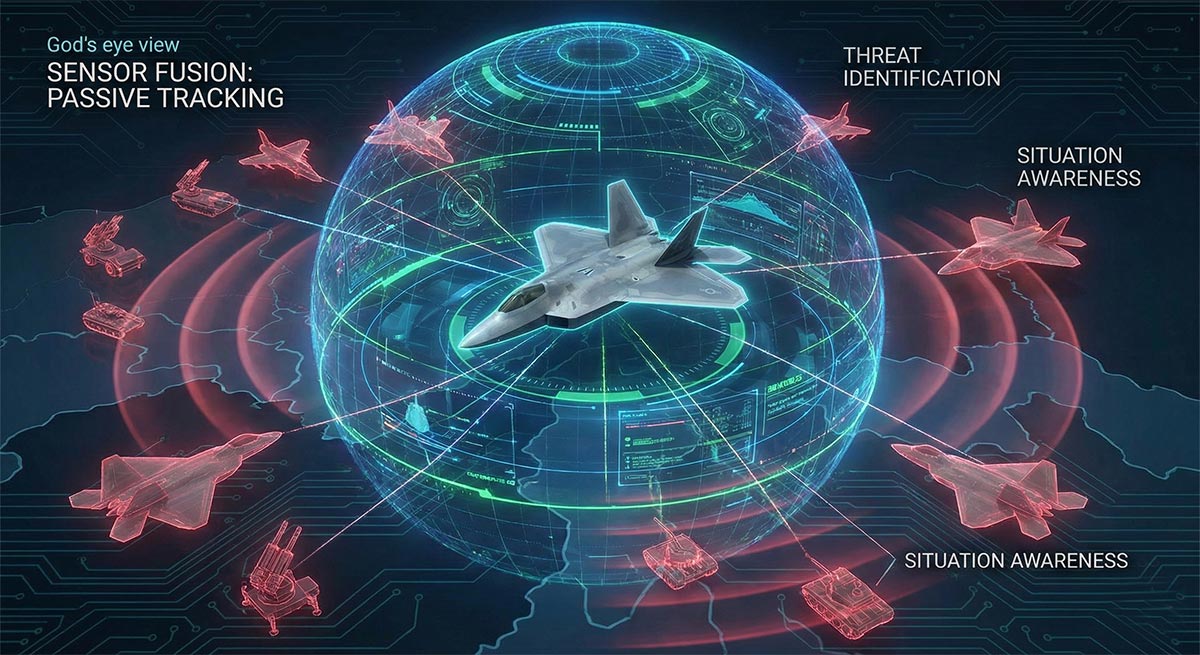

- سیستم ترکیب حسگرها (Sensor Fusion System): این سیستم به طور خودکار دادههای دریافتی از حسگرهای مختلف در سراسر بدنه هواپیما را جمعآوری و یکپارچه میکند تا یک تصویر کامل و قابل فهم از محیط اطراف به خلبان ارائه دهد.
- گیرنده رادار پسیو (Passive Radar Receiver): با بیش از ۳۰ آنتن که به صورت یکپارچه در بالها و بدنه تعبیه شدهاند، این سیستم میتواند سیگنالهای راداری دشمن را بدون انتشار سیگنال فعال شناسایی کند و موقعیت تهدیدات را به صورت پنهانی مشخص نماید.
- سیستم هشدار راداری (Radar Warning System): این سیستم پوشش ۳۶۰ درجهای را در اطراف هواپیما فراهم میکند و هرگونه تهدید راداری را به خلبان اطلاع میدهد.
- رادار اصلی (Primary Radar): این رادار قدرتمند دارای بردی بیش از ۴۶۰ کیلومتر است و میتواند تهدیدات را از فواصل بسیار دور شناسایی کند. علاوه بر این، اف-۲۲ قادر است دادههای راداری خود را با هواپیماهای دوست به اشتراک بگذارد تا هماهنگی در میدان نبرد افزایش یابد.
- رادار با احتمال رهگیری پایین (LPI Radar): یکی از ویژگیهای منحصر به فرد اف-۲۲، رادار LPI آن است. این رادار میتواند همزمان چندین هدف را حتی در شرایط جوی نامساعد ردیابی کند و با تغییر فرکانس خود بیش از ۱۰۰ بار در ثانیه، از شناسایی شدن توسط سیستمهای هشدار راداری دشمن جلوگیری میکند.
- سیستم خودکار جلوگیری از برخورد با زمین (Auto GCAS): این سیستم ایمنی حیاتی، در صورتی که خلبان به دلیل از دست دادن هوشیاری یا تمرکز، کنترل هواپیما را از دست بدهد، به طور خودکار وارد عمل شده و از برخورد هواپیما با زمین جلوگیری میکند.
این مغز الکترونیکی پیشرفته، از طریق یک رابط انسان و ماشین مدرن در کابین خلبان کنترل میشود.
5.0 کابین خلبان و رابط انسان و ماشین
کابین خلبان اف-۲۲ به عنوان یک محیط کاملاً دیجیتال و “تمام شیشهای” (All-Glass) طراحی شده است. هدف اصلی این طراحی، به حداکثر رساندن کارایی خلبان و کاهش حجم کاری او در طول مأموریتهای پیچیده از طریق ارائه اطلاعات به شکلی بهینه و قابل فهم است.
ویژگیهای کلیدی طراحی کابین عبارتند از:
- نمایشگر سربالا (HUD): یک نمایشگر تکرنگ با میدان دید وسیع که اطلاعات پروازی و رزمی حیاتی را مستقیماً در خط دید خلبان نمایش میدهد.
- نمایشگرهای چندمنظوره (MFDs): شش صفحه نمایش رنگی LCD که دادههای تاکتیکی، وضعیت سیستمها و اطلاعات حسگرها را به صورت لحظهای به خلبان ارائه میدهند.
- سیستمهای کنترل (Control Systems): کنترل هواپیما از طریق یک دسته کنترل جانبی حساس به فشار (Side-Stick) و دو اهرم گاز (Throttle) انجام میشود.
- ماژولهای یکپارچه (Integrated Modules): کنترلهای مربوط به سیستمهای ارتباطی، ناوبری، خلبان خودکار و رادیو در ماژولهای ساده و یکپارچه تجمیع شدهاند تا دسترسی به آنها آسانتر باشد.
برای حفاظت از خلبان، تجهیزات ایمنی و پشتیبانی حیات پیشرفتهای در نظر گرفته شده است. خلبان از یک لباس پرواز تخصصی استفاده میکند که او را در برابر تهدیدات شیمیایی و بیولوژیکی، فشار G بالا، فشار کم در ارتفاعات زیاد و آب سرد محافظت میکند. همچنین یک سیستم صندلیپران (Ejection System) پیشرفته برای شرایط اضطراری در دسترس است. این سیستمهای کنترلی، فرماندهی تسلیحات قدرتمند هواپیما را در اختیار خلبان قرار میدهند.
6.0 جنگافزار و قابلیتهای ماموریتی

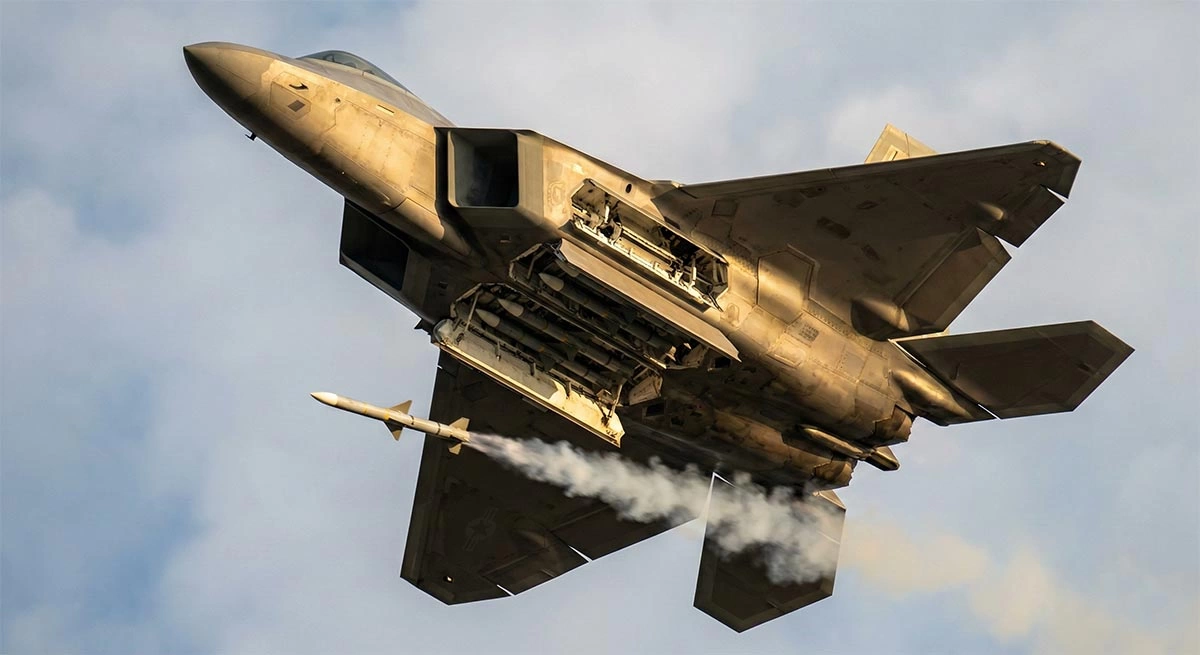

اف-۲۲ رپتور یک جنگنده چندمنظوره است که قابلیت اجرای مأموریتهای هوا به هوا و هوا به زمین را داراست. یکی از ویژگیهای کلیدی آن، حمل تسلیحات در محفظههای داخلی است که به هواپیما اجازه میدهد بسته به نوع مأموریت، بارگذاریهای متفاوتی داشته باشد و همزمان ویژگی پنهانکاری خود را حفظ کند.
6.1 تسلیحات ثابت (Fixed Armament)
اف-۲۲ مجهز به یک توپ گاتلینگ ۲۰ میلیمتری M61A2 Vulcan است که در داخل بدنه نصب شده است. این توپ ششلول میتواند با نرخ آتش فوقالعاده بالای ۶,۰۰۰ گلوله در دقیقه، اهداف را در درگیریهای نزدیک منهدم کند.
6.2 پیکربندی ماموریتها (Mission Configurations)
بسته به هدف مأموریت، اف-۲۲ میتواند با ترکیبهای مختلفی از موشکها و بمبها مسلح شود:
- ماموریت هوا به هوا (Air-to-Air Mission):
- ۶ موشک میانبرد AIM-120 AMRAAM: این موشکها از سیستم هدایت راداری فعال بهره میبرند که به آنها قابلیت “شلیک کن و فراموش کن” (Fire-and-Forget) میدهد. این ویژگی به خلبان اجازه میدهد پس از شلیک، بلافاصله به سراغ هدف بعدی برود.
- ۲ موشک کوتاهبرد AIM-9 Sidewinder: این موشک که از دهه ۱۹۶۰ میلادی وارد خدمت شده است، همچنان یکی از پرکاربردترین موشکهای هوا به هوای جهان برای درگیریهای نزدیک محسوب میشود.
- ماموریت هوا به زمین (Air-to-Ground Mission):
- ۲ موشک میانبرد AIM-120 AMRAAM
- ۲ موشک کوتاهبرد AIM-9 Sidewinder
- و یکی از ترکیبهای بمب زیر:
- ۲ بمب ۴۵۰ کیلوگرمی JDAM: بمبهای هدایتشونده با قدرت تخریب بالا.
- ۸ بمب ۱۱۰ کیلوگرمی GBU-39 (Small Diameter Bomb): بمبهای کوچکتر با دقت بسیار بالا.
این قابلیت حمل تسلیحات متنوع، اف-۲۲ را به یک پلتفرم واقعی سلطه هوایی تبدیل میکند، اما دستیابی به این توانایی با هزینههای قابل توجهی همراه بوده است.
7.0 دادههای برنامه و وضعیت عملیاتی
برای درک کامل ارزش استراتژیک و انحصاری بودن اف-۲۲، بررسی دادههای اقتصادی و وضعیت برنامهای آن ضروری است. هزینههای بالای توسعه و تولید، نقش مهمی در سرنوشت این برنامه داشته است.
| گزینه(Item) | هزینه (Cost) |
| هزینه ساخت هر فروند (Unit Production Cost) | ۱۵۰ میلیون دلار |
| هزینه کل عمر خدمتی هر فروند (Lifetime Cost Per Aircraft) | ۳۴۴ میلیون دلار |
| هزینه هر ساعت پرواز (Cost Per Flight Hour) | ۶۵ هزار دلار |
| هزینه کل برنامه (تا سال ۲۰۱۱) (Total Program Cost as of 2011) | بیش از ۶۷.۳ میلیارد دلار |
برنامه تولید اف-۲۲ متوقف شده است و هیچ مدل جدیدی از آن ساخته نخواهد شد، اما این هواپیما همچنان به عنوان یکی از ارکان اصلی ناوگان جنگنده نیروی هوایی ایالات متحده در خدمت فعال باقی مانده است. در سال ۱۹۹۷، کنگره ایالات متحده قانونی را تصویب کرد که فروش این جنگنده به هر کشور خارجی، حتی متحدان نزدیک، را ممنوع میکرد. این تصمیم باعث شد اف-۲۲ به صورت انحصاری در اختیار نیروی هوایی آمریکا باقی بماند. امروزه، این جنگنده نه تنها در حال دریافت ارتقاء برای حفظ برتری خود است، بلکه به عنوان یک پلتفرم آزمایشی برای توسعه و آزمایش فناوریهای هوانوردی نسل بعدی نیز به کار گرفته میشود.
